YSD-JDCSX 接地電阻測試箱
● 產品介紹

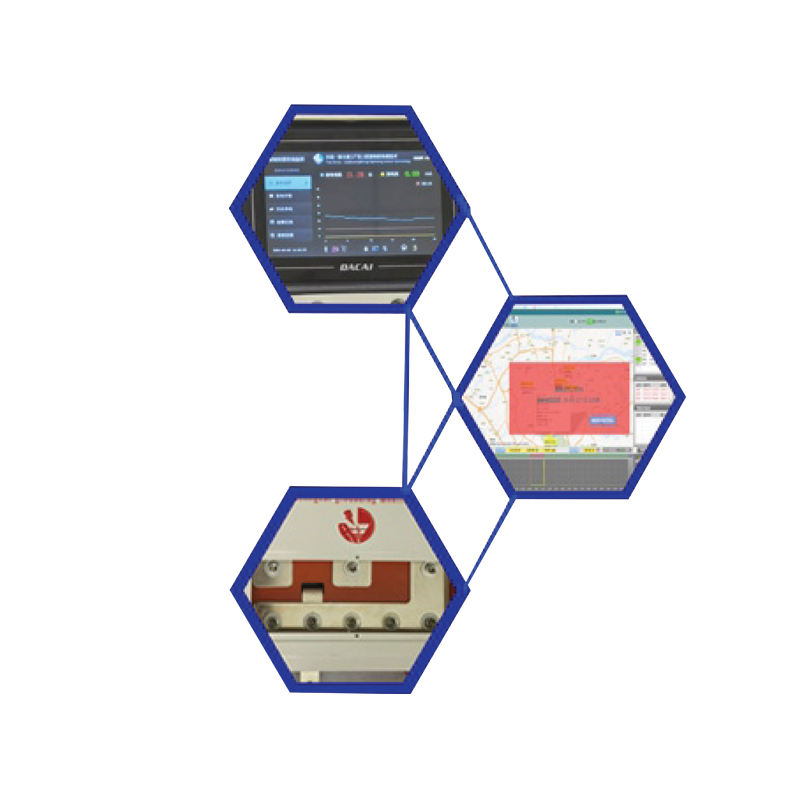

智能接地監測箱由精密監測主板、監控軟件及遠程通訊模塊等組成。檢測端口由液晶觸摸屏顯示，非常直觀、詳細?？梢栽谟|摸屏設置報警臨界值，也可以通過網絡在軟件設置報警值，具有聲光報警指示及地點定位等功能；監控軟件可以通過互聯網和監控軟件設置自動監控記錄間隔時間，還可以自動記錄存儲數據并生成報表，方便歷史數據查詢、打印、分析等。智能接地監測箱適用于：風力接地、通訊機房接地、雷達站接地、通信基站接地、電力接地等野外遠程互聯接地監測。
● 產品功能
智能接地在線監測箱全 304 不銹鋼外殼制作，防水，防塵，防爆，達到 IP53 防護等級，內置 40KA 感應防雷模塊，箱體可以再室內或室外安裝。
掛壁式設計，箱體內含接地匯流排，可以集中接地，無需外裝匯流排市電接入，液晶觸屏顯示查閱，實時的單通道雷電或電壓監測及接地電阻監測，野外可以外接太陽能作為供電系統（如有需要另行采購）。
監測功能：泄流地點、泄流時間、泄流次數、接地電阻值、漏電監測、雷擊計數、可存儲歷史數據、可測量溫濕度、具有電壓監測功能、報警時間等。
外設綠色設備運行指示燈及三級漏電預警等級指示燈，分別為：黃燈亮（0~10mA）、藍燈亮（10~36mA）、紅燈亮（36~60mA）箱體外面安裝有聲光蜂鳴器閃爍預警，超過設定值報警。
通訊距離為 8 公里，最遠可以達到 16~40 公里，但需要增加中繼器，也可通過云平臺互聯監測（要通過充值物聯卡傳輸），或者是單機版系統中的聯網計算實現數據遠程傳輸。
如不需要聯網監測的也可以單獨使用，可直接在箱體的觸屏上查閱監測數據。

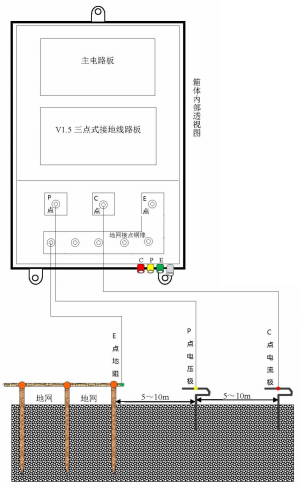

● 接地網測試之接箱體銅排測試示意圖
● 接地測試操作說明：
首先：用戶需要再被監測接地極 E 的附近同一直線上，每間隔 5-10 米做好輔助接地極 P、C 輔助接地極應用接地材料或不銹鋼材制作，防止銹蝕腐爛，輔助接地極的接地電闕值越小越好，一般要求輔助接地極的接地電阻值不超過100Ω，對地電壓小于 10V，這樣才能保證在線監測的準確性。
● 功能特點
系統配置“三線接地電阻檢測板”。
系統可配置“漏電流傳感器”，實現對接地線路漏電流的監測。
配置液晶觸摸屏，可實現觀測測量參數及曲線，瀏覽歷史曲線和報警記錄，設置報警限值等。
報警指示帶繼電器輸出，可外接聲光報警或聯動裝置。
內置標準 Modbus-RTU 協議，可連接上位機、組建網絡或?qū)崿F(xiàn)遠程多點在線監測。

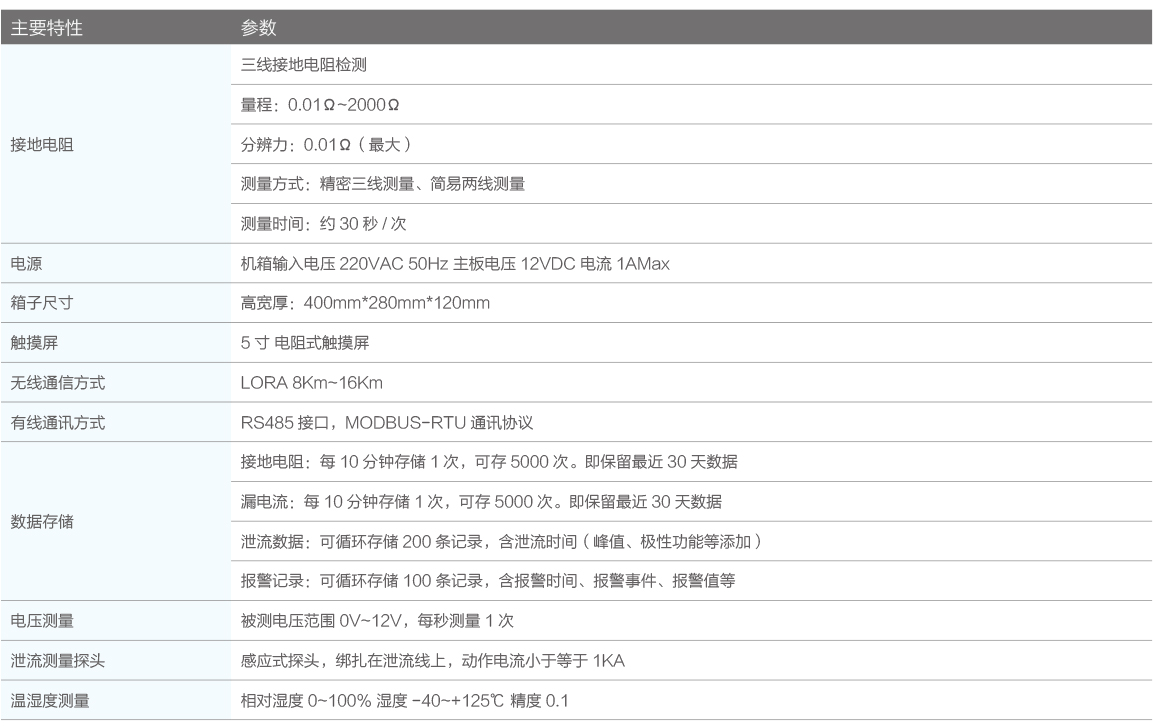

● 技術參數
